Trong cấu trúc của xe nâng Toyota 7FB Series, cột nâng chữ V (V Mast) đóng vai trò trung tâm trong quá trình nâng – hạ hàng hóa. Đây là loại cột nâng tiêu chuẩn được sử dụng phổ biến ở các dòng xe nâng 1 đến 3.5 tấn. Bài viết dưới đây sẽ giúp bạn hiểu rõ về cấu tạo, quy trình tháo lắp, kiểm tra và điều chỉnh cột nâng chữ V theo tiêu chuẩn kỹ thuật của xe nâng Toyota.
1. Tổng quan về cột nâng chữ V trên xe nâng Toyota 7FB Series
V Mast (Vertical mast) là loại cột nâng dạng 2 tầng (double mast), thiết kế đơn giản nhưng cứng vững, phù hợp với chiều cao nâng tiêu chuẩn từ 3m đến 4m.
Ưu điểm của V Mast:
-
Cấu trúc đơn giản, dễ tháo lắp và bảo trì
-
Chi phí thay thế thấp
-
Phù hợp với môi trường nhà xưởng và kho vận tầm trung
Cấu tạo chính:
-
Outer Mast: khung ngoài cố định
-
Inner Mast: khung trong di chuyển lên xuống
-
Lift Cylinder: xi lanh nâng thủy lực
-
Chain Wheel và Xích: truyền lực nâng
-
Lift Bracket: cụm giá nâng kèm càng
-
Các con lăn (Rollers): đảm bảo chuyển động trượt mượt mà

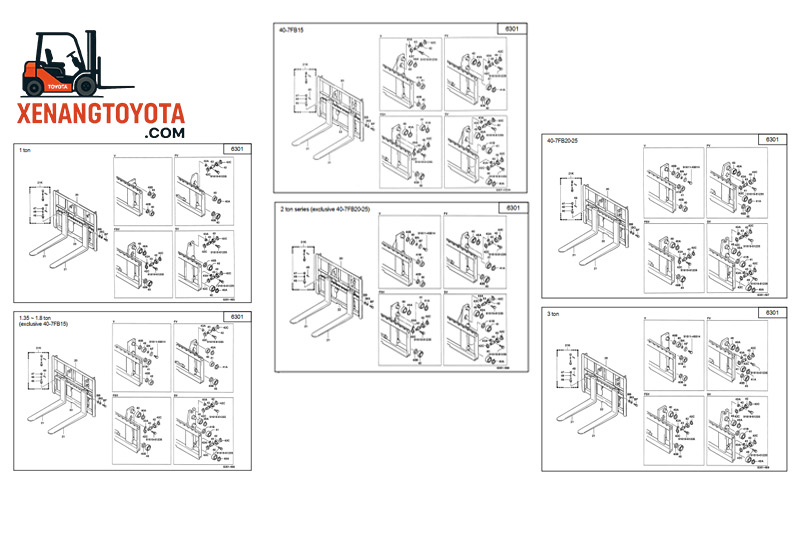

2. Sơ đồ chi tiết cấu kiện cột nâng chữ V
Sơ đồ chi tiết cho thấy từng vị trí linh kiện như: con lăn, chốt xi lanh, tấm định vị, bulong gắn giữ và các shim điều chỉnh. Mỗi chi tiết có mã phụ tùng riêng để dễ dàng thay thế khi cần.
3. Hướng dẫn tháo cột nâng chữ V xe nâng Toyota
3.1 Dụng cụ cần thiết:
-
Dụng cụ tháo chốt xi lanh (SST 09810-20172-71)
-
Bộ tháo con lăn (SST 09850-40011)
-
Dây cáp nâng cột
Đọc thêm:
Hướng dẫn kiểm tra màn hình hiển thị trên xe nâng Toyota 7FB
Hướng dẫn tháo lắp và điều chỉnh công tắc điều khiển xe nâng Toyota 7FB
Hướng dẫn tháo lắp động cơ bơm xe nâng điện Toyota 7FB Series

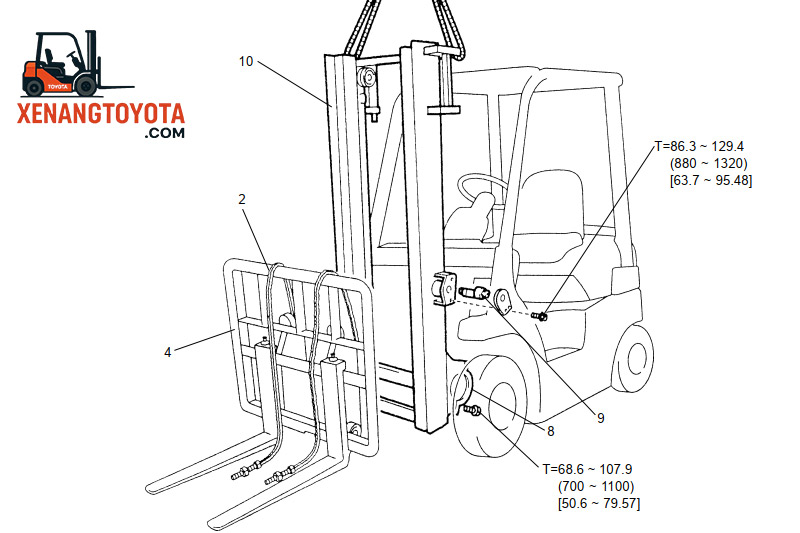

3.2 Quy trình tháo cột nâng
-
Dựng đứng cột nâng và hạ càng xuống sát đất.
-
Tháo xích nâng. [Point 1]
-
Tháo con lăn nâng và cụm lift bracket. [Point 2]
-
Tháo dây tín hiệu cảm biến chiều cao và trọng lượng tải (SAS).
-
Tháo ống dầu thủy lực (áp suất cao và hồi dầu).
-
Dùng palang nâng nhẹ cột.
-
Tháo chốt xi lanh nghiêng trước. [Point 3]
-
Tháo nắp đỡ cột (mast support cap).
-
Tách cụm cột nâng ra khỏi xe.
✅ Lưu ý: Cần xả áp suất xi lanh trước khi tháo ống dầu bằng cách gạt cần nâng nhiều lần khi xe đã tắt khóa điện.

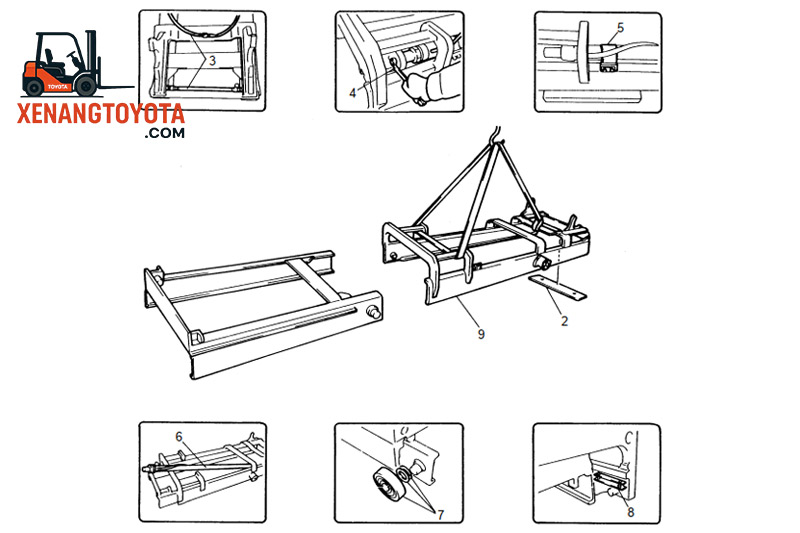

4. Quy trình tháo rời và lắp ráp cột nâng (Mast disassembly – reassembly)
4.1 Tháo rời:
-
Tháo các chốt xi lanh ở đầu và đáy
-
Rút xi lanh nâng ra khỏi cột
-
Trượt khung inner mast ra khỏi outer mast
-
Tháo các con lăn: lift rollers, side rollers
-
Tháo cụm mast strip (tấm định vị)
4.2 Lắp ráp:
-
Thực hiện theo trình tự ngược lại
-
Tra mỡ molypden cho khớp cột và chốt xi lanh
-
Kiểm tra độ dày mast strip: tối thiểu 1.5 mm
-
Sau khi lắp lại, thực hiện căn chỉnh shim và xích
5. Hướng dẫn điều chỉnh cột nâng chữ V – loại có và không có con lăn bên
5.1 Điều chỉnh độ hở con lăn
A. Con lăn giữa cột trong và cột ngoài
-
Tiêu chuẩn khe hở: A = 0 – 0.8 mm
-
Dùng shim có độ dày 0.5 mm hoặc 1.0 mm để bù chỉnh
-
Lắp shim đều ở cả hai bên trái – phải
B. Con lăn tại Lift Bracket (xe không có side roller)
-
Điều chỉnh độ hở:
-
Lower roller: C = 0 – 0.8 mm
-
Middle roller: D = 0 – 0.8 mm
-
Upper roller: D = 0 – 0.6 mm
-
Nếu không đạt chuẩn → thêm shim để giảm độ hở
C. Xe có side roller:
-
Điều chỉnh tương tự, thêm thao tác tháo side roller để chỉnh khoảng cách
Đọc thêm:
Hướng dẫn tháo lắp tổng phanh xe nâng Toyota 7FB Series
Hướng dẫn tháo lắp khung xe nâng Toyota 7FB Series
Hệ thống xử lý vật liệu xe nâng Toyota 7FB Series
6. Kiểm tra – căn chỉnh độ nghiêng không đều (Lift Cylinder Shim Adjustment)
Nếu cột nâng bị nghiêng do lệch xi lanh nâng trái – phải:
-
Kiểm tra chiều dài trụ và điều chỉnh shim tại chân xi lanh
-
Chênh lệch độ nghiêng được hiệu chỉnh bằng việc thêm shim tại giá đỡ xi lanh
-
Ghi chú số lượng shim đang sử dụng để bảo trì sau này
7. Một số lưu ý quan trọng
-
Sử dụng mỡ molypden tại chốt xi lanh và bề mặt trượt
-
Ghi chú số lượng shim mỗi bên để dễ cân chỉnh lại khi bảo trì
-
Sau khi thay hoặc lắp lại mast: phải điều chỉnh lại độ căng xích và thực hiện reset hệ thống SAS
8. Kết luận
Cột nâng chữ V (V mast) trên xe nâng Toyota 7FB Series là một hệ thống đơn giản nhưng cực kỳ quan trọng trong vận hành nâng hạ. Việc hiểu rõ cấu tạo, nắm chắc quy trình tháo lắp và điều chỉnh chính xác độ hở con lăn sẽ giúp xe vận hành ổn định, tránh mòn lệch và kéo dài tuổi thọ toàn bộ hệ thống nâng.
