Xe nâng Toyota 7FB Series là dòng xe nâng điện nổi bật nhờ độ bền cao và khả năng vận hành mượt mà. Trong đó, hệ thống xử lý vật liệu (Material Handling System) đóng vai trò trung tâm trong việc điều khiển nâng – hạ – nghiêng hàng hóa một cách chính xác, an toàn và hiệu quả. Bài viết này sẽ giới thiệu chi tiết cấu tạo, sơ đồ thủy lực, cách kiểm tra và tháo lắp hệ thống xử lý vật liệu của xe nâng Toyota 7FB Series. Nội dung bài viết được tổng hợp và dịch lại từ tài liệu chính thức của Xe nâng Toyota.

---

1. Tổng quan hệ thống xử lý vật liệu xe nâng Toyota 7FB Series

Hệ thống xử lý vật liệu của dòng xe 7FB Series bao gồm các cụm chính:

• Bơm dầu & motor thủy lực

• Van điều khiển dầu (Oil control valve)

• Xi lanh nâng (Lift cylinder) và nghiêng (Tilt cylinder)

• Bộ lọc dầu: Return filter và Suction filter

• Bình chứa dầu thủy lực (Oil tank)

• Các loại cột nâng: V, FV, FSV – tùy theo tải trọng và chiều cao

Tất cả được kết nối bằng đường ống áp lực cao, điều khiển bởi người lái thông qua cần gạt hoặc mini joystick.

Đọc thêm:

Hướng dẫn tháo lắp và sửa chữa phanh trước xe nâng Toyota 7FB Series

Hướng dẫn tháo lắp tổng phanh xe nâng Toyota 7FB Series

Hướng dẫn tháo lắp khung xe nâng Toyota 7FB Series

---

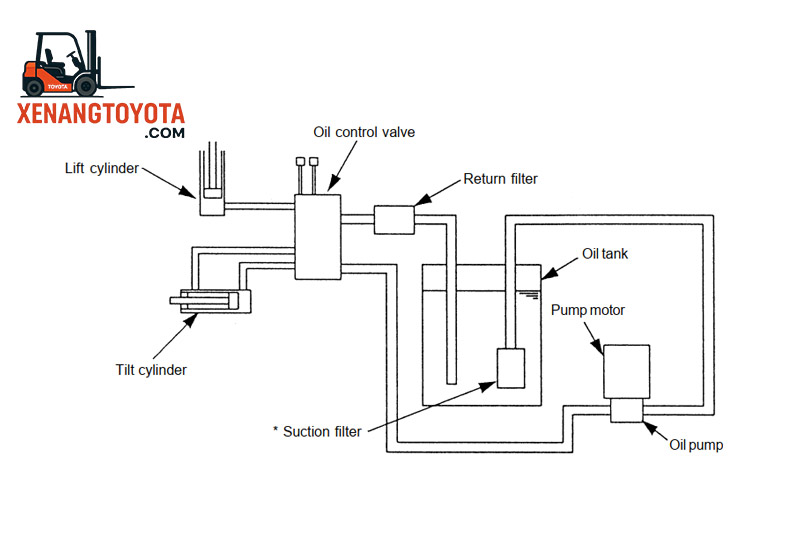

2. Sơ đồ hệ thống thủy lực trên xe nâng Toyota 7FB Series

Sơ đồ hệ thống thủy lực minh họa quá trình dầu thủy lực được hút từ bình chứa → lọc qua suction filter → đi qua bơm và motor thủy lực → đến van điều khiển để phân phối đến xi lanh nâng và xi lanh nghiêng, sau đó dầu hồi về qua return filter.

✅ Lưu ý: Suction filter chỉ có trên các model 3.0–3.5 tấn và 40-7FB20-25.

---

3. Hướng dẫn tháo lắp và bảo trì bộ lọc dầu thủy lực

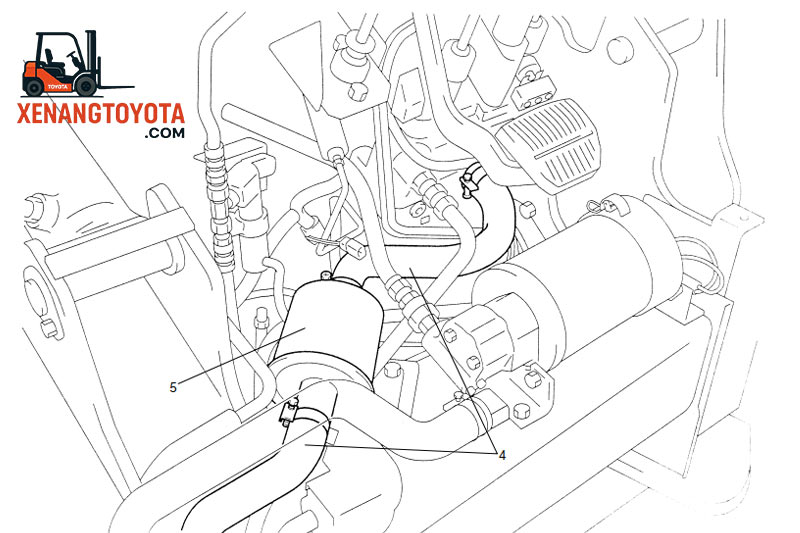

3.1 Tháo lắp Return Filter

Các bước thực hiện:

1. Mở cụm Seat Stand

2. Tháo toe board trước và sau

3. Tháo các ống dầu kết nối phía trước và sau lọc hồi

4. Gỡ bộ lọc hồi ra khỏi giá đỡ

Lưu ý: Lắp lại theo thứ tự ngược, kiểm tra kỹ khớp nối chống rò rỉ dầu.

---

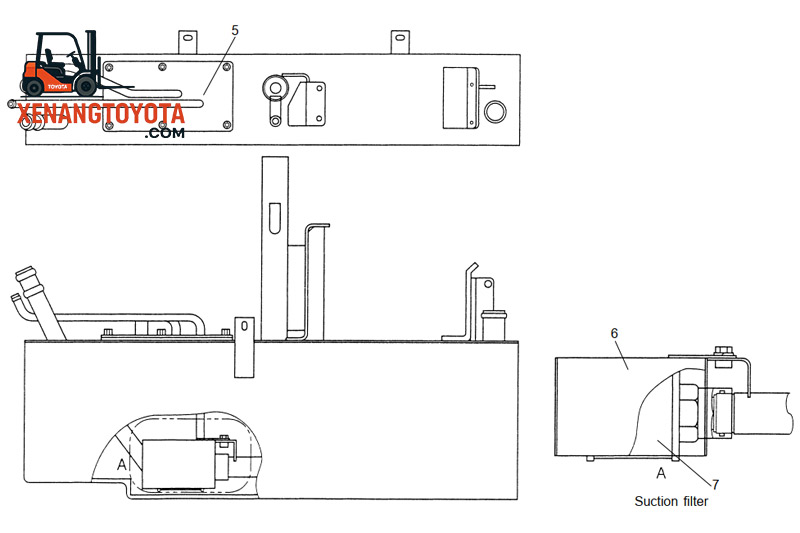

3.2 Tháo lắp Suction Filter (chỉ có trên model ≥3 tấn)

Quy trình tháo lọc hút:

1. Xả toàn bộ dầu thủy lực trong bình chứa

2. Tháo tấm đỡ phía trên bảng điều khiển bên trái

3. Tháo nắp bình chứa dầu

4. Tháo vỏ bảo vệ lọc hút → gỡ lọc hút ra ngoài

Lưu ý khi lắp lại: kiểm tra gioăng cao su có hư hỏng không, thay mới nếu cần.

---

4. Các bài kiểm tra bảo dưỡng định kỳ quan trọng

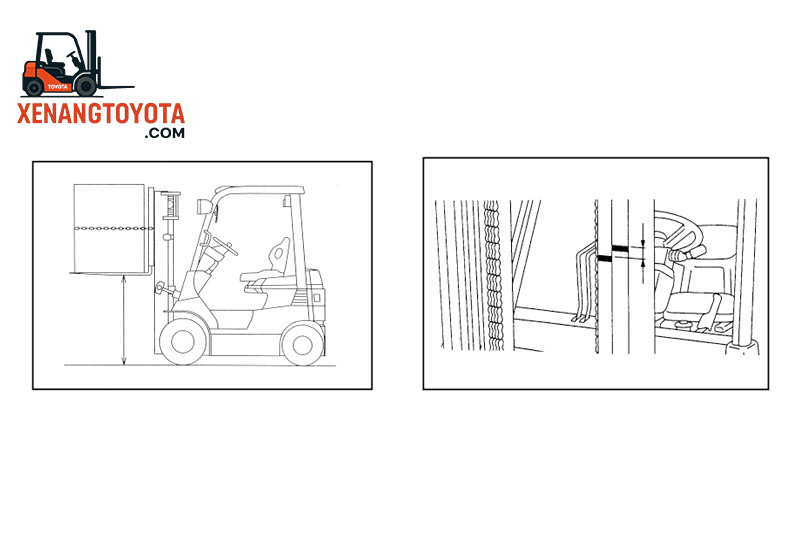

4.1 Kiểm tra độ tụt xi lanh nâng – Natural Drop Test

• Dựng thẳng cột nâng, nâng tải tiêu chuẩn lên 1–1.5m

• Đánh dấu vị trí ban đầu, sau 15 phút đo độ tụt

• Giới hạn tụt: 45mm (1.77 inch) hoặc thấp hơn

4.2 Kiểm tra độ nghiêng xi lanh – Natural Forward Tilt Test

• Dựng xe, nâng tải rồi tắt khóa

• Sau 15 phút đo độ kéo dài của xi lanh nghiêng

• Giới hạn:

  • 1 tấn: ≤15mm

  • 2 tấn: ≤20mm

  • 3–3.5 tấn: ≤25mm

Đọc thêm:

Hướng dẫn tháo lắp trục trước xe nâng Toyota 7FB Series

Hướng dẫn tháo lắp và bảo dưỡng trục sau xe nâng Toyota 7FB Series

Hướng dẫn tháo lắp cụm vô lăng và trục lái xe nâng Toyota 7FB Series

---

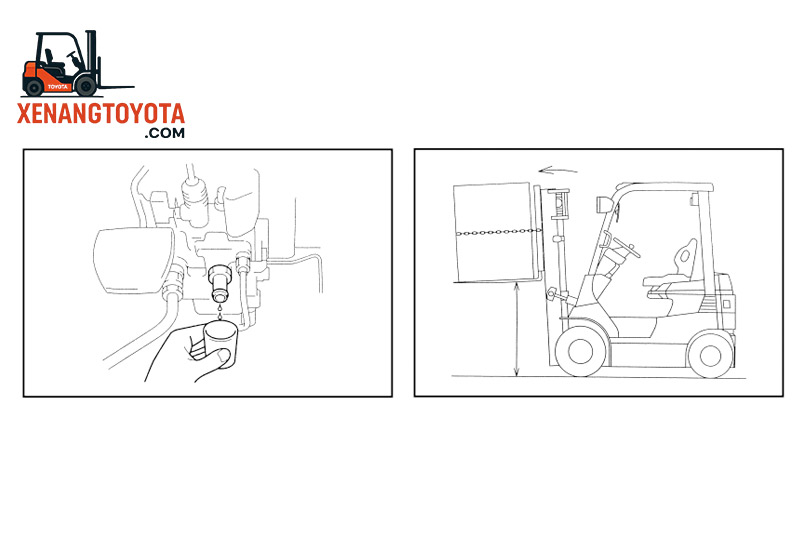

4.3 Kiểm tra rò rỉ dầu – Oil Leak Test

Đối với xi lanh nâng:

• Nâng tải lên cao, tắt máy

• Sau 5 phút, tháo ống hồi đo lượng dầu rò trong 1 phút

• Tiêu chuẩn rò rỉ: ≤8 cm³ (0.49 in³)

Đối với xi lanh nghiêng:

• Nâng càng, giữ tải nghiêng về trước

• Đo tổng lượng dầu rò từ cả 2 xi lanh

• Tiêu chuẩn rò rỉ: ≤16 cm³ (0.98 in³)

---

5. Phân loại các loại cột nâng (Mast Types)

Tùy theo tải trọng và nhu cầu nâng cao, hệ thống xử lý vật liệu Toyota 7FB trang bị các loại cột nâng sau:

✅ Mỗi loại mast đều có cấu trúc xi lanh khác nhau, bạn nên kiểm tra đúng loại trước khi thay thế linh kiện.

---

6. Kết luận

Hệ thống xử lý vật liệu của xe nâng Toyota 7FB Series là tổ hợp phức tạp giữa cơ – điện – thủy lực. Nắm rõ sơ đồ hệ thống, hiểu cách kiểm tra các lỗi thường gặp và thực hiện đúng quy trình tháo lắp sẽ giúp kéo dài tuổi thọ thiết bị, giảm thiểu chi phí sửa chữa và nâng cao hiệu suất vận hành.
