Trong hệ thống điều khiển xe nâng điện Toyota 7FB, màn hình hiển thị (Multifunction Display) đóng vai trò trung tâm trong việc cung cấp cảnh báo lỗi, thông tin vận hành và trạng thái các cảm biến. Khi xuất hiện lỗi vận hành hoặc xe không phản hồi điều khiển, việc kiểm tra nguồn cấp và tín hiệu vào màn hình là bước đầu tiên để khoanh vùng sự cố. Bài viết dưới đây sẽ hướng dẫn chi tiết cách kiểm tra màn hình hiển thị và đo điện áp đầu vào của motor truyền động (drive motor) và motor bơm (pump motor), dựa trên tài liệu kỹ thuật chính hãng xe nâng Toyota.
1. Kiểm tra nguồn cấp cho màn hình hiển thị (Display Inspection)
Mục tiêu là xác định xem màn hình trên xe nâng điện Toyota có nhận đủ điện áp không, từ đó loại trừ nguyên nhân do mất nguồn.
1.1. Cổng kết nối: CN70
Màn hình hiển thị được cấp nguồn qua giắc CN70, thường bố trí bên trong cụm táp lô gần vô lăng.
| Vị trí đo | Điều kiện | Tiêu chuẩn |
|---|---|---|
| CN70-14 (IG+, D15-V) → CN70-30 (GND) | Công tắc ON | ~10–18 V |
| CN70-1 (43, 48V) → CN70-15 (N1) | Bình điện cắm | ~48 V (hoặc 80 V tùy model) |
Lưu ý:
-
Nếu không có đủ nguồn cấp, cần kiểm tra cầu chì, công tắc chính hoặc giắc nối màn hình.
-
Điện áp thấp có thể gây treo màn hình hoặc mất phản hồi giao tiếp với bo điều khiển.

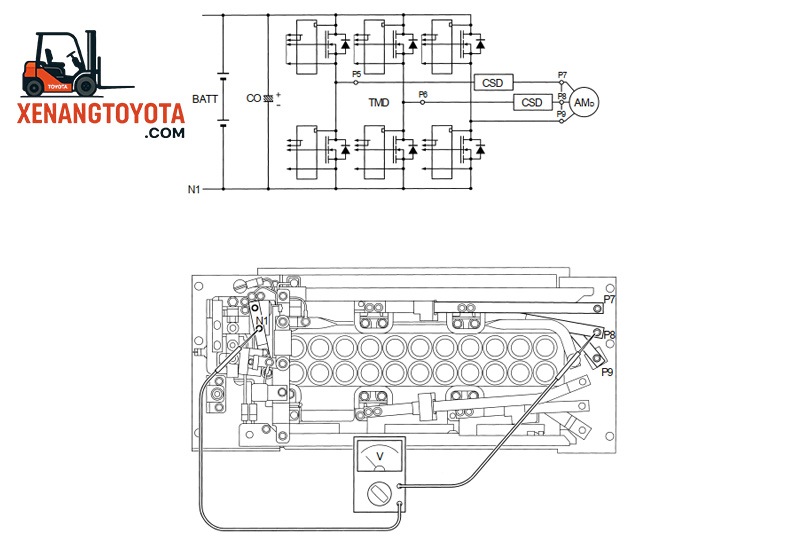

2. Kiểm tra điện áp đầu vào motor di chuyển (Drive Motor Input Voltage)
Đây là phép đo quan trọng để xác định motor có được cấp điện đúng cách không, đặc biệt sau khi thay bộ điều khiển hoặc có hiện tượng xe không di chuyển. Các bước thực hiện bao gồm:
-
Chèn con đội để nâng bánh trước.
-
Ngắt bình điện.
-
Mở bệ ghế và tháo nắp bộ điều khiển.
-
Nối dây đo âm của đồng hồ volt về điểm N1 (âm nguồn).
-
Nối dây dương tới P7, P8 hoặc P9 (dương motor).
-
Cắm lại bình điện.
-
Bật công tắc chính, nhả phanh tay.
-
Chuyển cần số về tiến hoặc lùi.
-
Nhấn chân ga và ghi nhận số đo trên volt kế.
-
Lặp lại với các điểm P7, P8, P9.
| Tiêu chuẩn | 12 tấn trở xuống: ≤ 2V chênh lệch so với N1
| | 3–3.5 tấn: ≤ 4V |
Lưu ý: Không đạp thắng khi đo; hệ thống phải mô phỏng điều kiện tải.

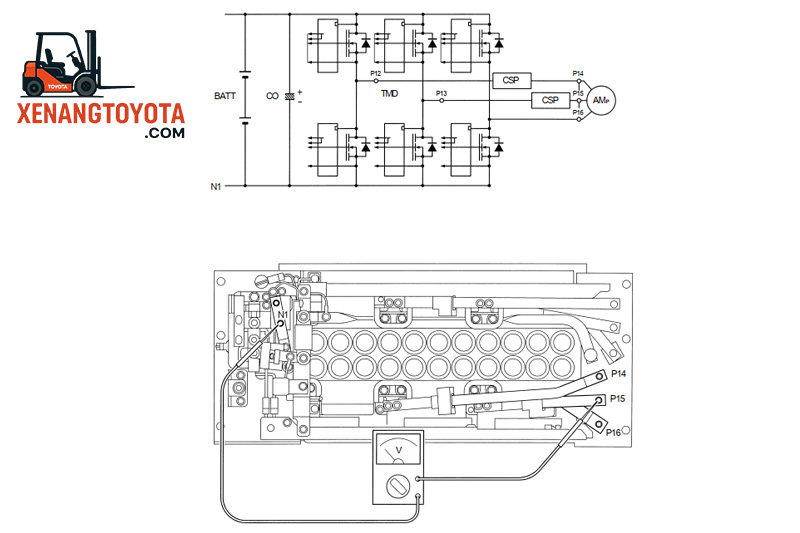

3. Kiểm tra điện áp đầu vào motor bơm (Pump Motor Input Voltage)
Thực hiện tương tự như motor di chuyển, nhưng đo tại các điểm P14, P15, P16. Các bước kiểm tra:
-
Ngắt bình điện và mở ghế.
-
Tháo nắp controller.
-
Đo điện áp giữa N1 và từng điểm P14, P15, P16.
-
Bật công tắc chính.
-
Gạt cần nghiêng về sau và ghi lại số điện áp.
-
So sánh kết quả đo với tiêu chuẩn:
| Tiêu chuẩn | 12 tấn trở xuống: ≤ 2V
| | 3–3.5 tấn: ≤ 4V |
Chú thích sơ đồ:
-
Điện áp được đo giữa N1 và các cực đầu vào của transistor điều khiển motor TMD (di chuyển) hoặc TMP (bơm).
-
Nếu điện áp chênh lệch lớn hơn tiêu chuẩn, nguyên nhân có thể do:
-
Cầu chì CSB/CSP bị hư
-
Transistor cháy
-
Tiếp điểm MB hoặc bo điều khiển hư
-
4. Ý nghĩa kỹ thuật của phép đo
Việc đo và đối chiếu điện áp ở các điểm N1 → Px giúp:
-
Kiểm chứng hoạt động của bộ điều khiển trước khi thay thế hoặc tháo motor.
-
Xác định hỏng hóc mạch điện bên trong transistor công suất.
-
Phân lập lỗi do màn hình hay lỗi điều khiển logic.
-
Giảm thiểu việc thay thế linh kiện không cần thiết, tiết kiệm thời gian và chi phí.
Kết luận
Việc kiểm tra màn hình hiển thị và điện áp đầu vào motor là bước cơ bản nhưng cực kỳ quan trọng trong bảo trì xe nâng điện Toyota 7FB. Kỹ thuật viên nên thực hiện đúng quy trình, sử dụng đồng hồ đo chính xác và tuân thủ tiêu chuẩn điện áp do Toyota quy định. Với Xe nâng Toyota, chúng tôi hỗ trợ khách hàng kiểm tra, chẩn đoán và bảo dưỡng hệ thống điện xe nâng với thiết bị chuyên dụng và đội ngũ kỹ thuật được đào tạo bài bản.
