Hệ thống van lái thủy lực (Hydrostatic Steering Valve ASSY) trên xe nâng Toyota 7FB Series đóng vai trò tối quan trọng trong việc đảm bảo độ chính xác và ổn định của hệ thống lái. Khi hệ thống này gặp sự cố, người vận hành sẽ gặp phải các hiện tượng như nặng tay lái, không hồi vị, vô-lăng không trung tính hoặc tiếng ồn bất thường.
Bài viết này cung cấp hướng dẫn chi tiết về cách tháo lắp, kiểm tra và xử lý sự cố hệ thống van lái thủy lực theo tài liệu kỹ thuật chính hãng của xe nâng Toyota.
1. Cấu tạo và chức năng của van lái thủy lực
Van lái thủy lực trên Toyota 7FB Series là hệ thống kín điều khiển dòng chảy dầu thủy lực theo chuyển động vô-lăng, bao gồm:
-
Spool và Sleeve (ống trượt và ống lót)
-
Drive và Star gear (bánh răng truyền động và rô-to)
-
Centering Spring (lò xo hồi vị)
-
O-ring, Seal, Dust seal, Pin định vị
-
Check valve tại cổng P
Hệ thống này giúp chuyển đổi chuyển động cơ học của vô-lăng thành dòng dầu thủy lực điều khiển piston lái ở cầu sau, đảm bảo khả năng đánh lái nhẹ, linh hoạt.
Đọc thêm:
Hướng dẫn tháo lắp và kiểm tra cụm cột lái Toyota 7FB Series
Hướng dẫn tháo lắp và bảo dưỡng trục sau xe nâng Toyota 7FB Series
Hướng dẫn tháo lắp cụm vô lăng và trục lái xe nâng Toyota 7FB Series
2. Các sự cố thường gặp và cách xử lý
| Hiện tượng | Nguyên nhân phổ biến | Cách xử lý |
|---|---|---|
| Vô lăng không quay được | Lỗi lắp trục dẫn động, hỏng ống dầu | Kiểm tra, chỉnh lại hoặc thay thế |
| Tay lái nặng | Thiếu áp suất lốp, hỏng bơm PS, áp suất dầu thấp | Điều chỉnh áp suất, thay bơm nếu cần |
| Không hồi tay lái | Van trượt bị kẹt, áp suất lốp thấp, lò xo trung tâm yếu | Thay hoặc sửa van, điều chỉnh áp suất |
| Vô lăng không về trung | Spool không trượt mượt, trục dẫn động hỏng | Kiểm tra, sửa chữa van hoặc thay mới |
| Tiếng ồn bất thường khi quay lái | Van relief bị hỏng, không khí trong ống dầu | Thay relief valve, kiểm tra kín ống |
| Bánh lái quay ngược hướng vô lăng | Ống xi-lanh nối sai chiều | Đảo lại kết nối ống chính xác |
3. Hướng dẫn tháo van lái thủy lực
3.1 Dụng cụ cần thiết
-
Dụng cụ tháo vít, lục giác
-
Kìm vòng hãm
-
Mỡ bôi trơn chuyên dụng
-
Marker đánh dấu vị trí
-
Găng tay bảo hộ, khăn lau sạch bụi bẩn
3.2 Trình tự tháo van lái
Bước 1:
Ngắt kết nối bình điện. Tháo tấm để chân, bảng điều khiển và cụm ốp vô lăng.
Bước 2:
Tháo hệ thống ống dầu và fitting tại cổng P (có van 1 chiều, cần lắp đúng chiều khi gắn lại).
Bước 3:
Tháo cụm van lái thủy lực ra khỏi khung.
📌 Lưu ý khi tháo:
-
Đánh dấu cổng P, cổng T, cổng L để tránh nhầm khi lắp lại.
-
Làm sạch toàn bộ bụi bẩn trước khi mở chi tiết bên trong.
4. Hướng dẫn tháo rời và kiểm tra chi tiết

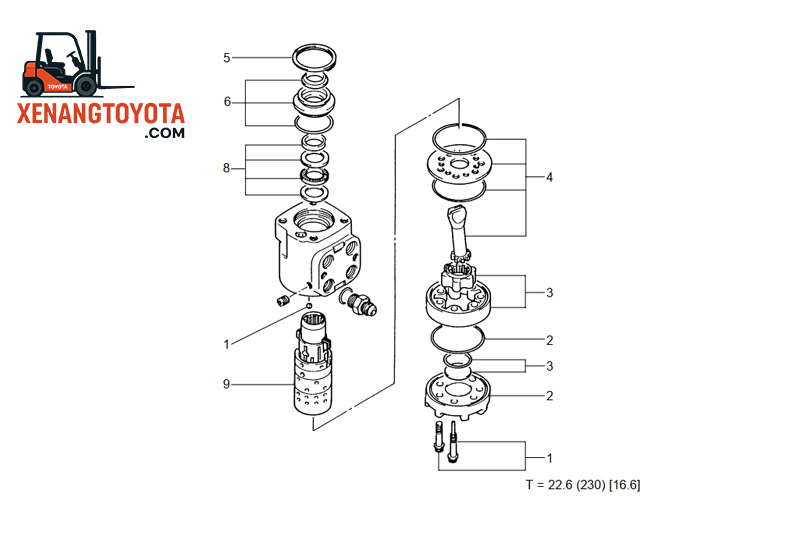

Trình tự tháo rời (Disassembly)
-
Tháo vít cố định, bi thép và ốc hãm (Point 1)
-
Tháo nắp đậy, vòng đệm O-ring
-
Tháo Spacer, Star gear, rotor (Point 2)
-
Rút Spool và Sleeve ra, đánh dấu vị trí match mark (Point 4)
-
Tháo retaining ring bằng tua vít dẹt (Point 3)
-
Tháo cụm lò xo hồi vị (Point 5)
📌 Cảnh báo:
-
Tránh mất bi thép khi tháo, đặt lại theo đúng vị trí khi lắp.
-
Sử dụng đồ gá giữ chắc cụm van trong khi thao tác, tránh biến dạng.
5. Hướng dẫn lắp lại (Reassembly)
Trình tự lắp
-
Lắp lại Spool và Sleeve đúng match mark
-
Lắp Rotor, Drive, Spacer theo hướng rãnh khớp (Point 2)
-
Dùng bút đánh dấu song song các rãnh, đảm bảo sự ăn khớp chính xác
-
Cài bi thép và lò xo hồi vị vào đúng hướng (Point 5)
-
Siết ốc theo thứ tự đánh số trên mặt van (từ 1 đến 8)
📌 Lưu ý:
-
Dùng mỡ MP bôi trơn nhẹ các vòng O-ring trước khi lắp.
-
Sau khi lắp, kiểm tra lực hồi vô-lăng và độ mượt tay lái.
Đọc thêm:
Hướng dẫn kiểm tra màn hình hiển thị trên xe nâng Toyota 7FB
Hướng dẫn tháo lắp và điều chỉnh công tắc điều khiển xe nâng Toyota 7FB
Hướng dẫn tháo lắp động cơ bơm xe nâng điện Toyota 7FB Series
6. Kết luận
Van lái thủy lực là một trong những thành phần nhạy cảm và có ảnh hưởng trực tiếp đến trải nghiệm lái xe nâng Toyota 7FB. Việc tháo lắp và bảo dưỡng đúng kỹ thuật giúp loại bỏ các lỗi như nặng tay lái, không hồi vị hoặc tiếng ồn bất thường. Hãy đảm bảo quá trình sửa chữa được thực hiện trong môi trường sạch và có sự hỗ trợ từ các dụng cụ chuyên dụng.
