Khung xe nâng là phần cấu trúc chính chịu tải và liên kết các bộ phận như đối trọng, ghế ngồi, pin, bảng điều khiển và hệ thống điều khiển lái. Đối với dòng xe Toyota 7FB Series – một trong những dòng xe nâng điện phổ biến nhất hiện nay – việc tháo lắp khung xe đúng cách sẽ giúp quá trình bảo trì, thay thế linh kiện và kiểm tra an toàn diễn ra chính xác và hiệu quả hơn. Bài viết dưới đây sẽ hướng dẫn chi tiết quy trình tháo lắp khung xe nâng Toyota 7FB Series theo tài liệu kỹ thuật chính hãng của Xe nâng Toyota.

---

1. Tổng quan cấu tạo khung xe nâng Toyota 7FB Series

Khung thân xe (body) trên dòng Toyota 7FB Series bao gồm nhiều cụm chi tiết:

• Khung chịu lực chính

• Giá đỡ ghế ngồi (seat stand assy)

• Đối trọng (counterweight)

• Ghế lái (driver’s seat)

• Các tấm ốp bên, bảng điều khiển

• Hệ thống cầu chì và vị trí lắp đặt

Tất cả được thiết kế tách rời nhưng liên kết chặt chẽ bằng bu-lông tiêu chuẩn, dễ dàng tháo lắp khi cần bảo trì hoặc thay thế.

Đọc thêm:

Hướng dẫn tháo lắp bơm trợ lực lái xe nâng Toyota 7FB Series

Hướng dẫn tháo lắp và sửa chữa phanh trước xe nâng Toyota 7FB Series

Hướng dẫn tháo lắp tổng phanh xe nâng Toyota 7FB Series

---

2. Hướng dẫn tháo lắp cụm giá đỡ ghế (Seat Stand Assy)

2.1 Quy trình tháo giá đỡ ghế

1. Mở cụm giá đỡ ghế bằng tay.

2. Ngắt kết nối phích cắm ắc quy (battery plug).

3. Dùng dây buộc cố định cụm Seat Stand với trụ bảo vệ phía sau (headguard).

4. Ngắt kết nối damper (giảm chấn khung).

5. Đóng lại cụm giá đỡ.

6. Tháo các bu-lông cố định Seat Stand.

7. Nhấc cụm giá đỡ ra khỏi xe.

2.2 Lưu ý khi lắp lại

• Gắn đúng vị trí giảm chấn vào khung.

• Đảm bảo dây nguồn được cố định đúng vị trí ban đầu.

• Không quên xiết bu-lông theo moment chuẩn (nếu có chỉ định).

---

3. Hướng dẫn tháo lắp đối trọng xe nâng (Counterweight)

3.1 Cấu tạo và vai trò

• Là khối kim loại lớn gắn ở phía sau xe nâng.

• Giữ nhiệm vụ cân bằng trọng tâm xe khi nâng tải nặng phía trước.

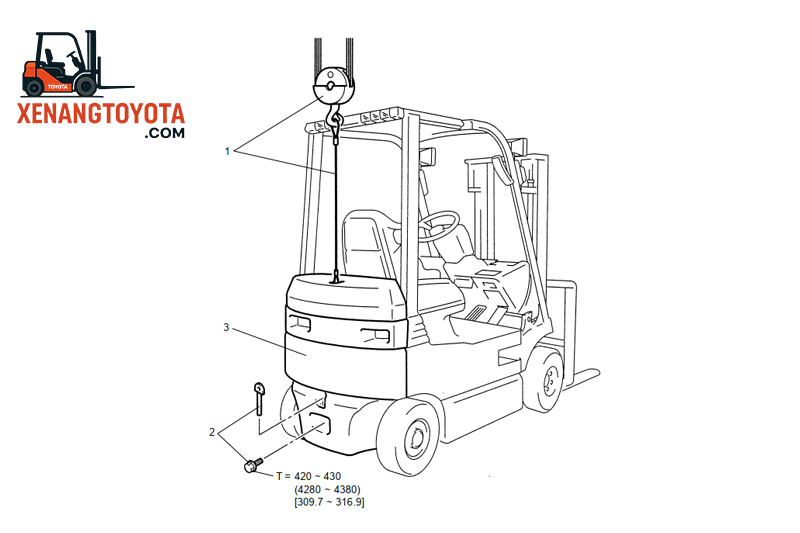

3.2 Quy trình tháo lắp

Tháo đối trọng:

1. Tháo nắp đậy đối trọng (weight cap).

2. Dùng dây cáp thép treo đối trọng lên palang.

3. Tháo đòn kéo và bu-lông cố định đối trọng.

4. Nhấc đối trọng ra khỏi xe.

Đọc thêm:

Hướng dẫn tháo lắp động cơ bơm xe nâng điện Toyota 7FB Series

Hướng dẫn chi tiết tháo lắp motor lái xe nâng Toyota 7FB

Tháo lắp và kiểm tra động cơ trợ lái xe nâng điện Toyota 7FB Series

Lắp đối trọng:

• Thực hiện theo thứ tự ngược lại.

• Moment siết bu-lông đối trọng: T = 420–530 kgf·cm (30.4–38.4 ft·lbf)

---

4. Hướng dẫn tháo ghế lái (Driver’s Seat)

4.1 Quy trình tháo lắp ghế

Tháo ghế:

1. Mở cụm Seat Stand.

2. Tháo các đai ốc cố định ghế.

3. Nhấc ghế ra khỏi xe.

Lắp lại ghế:

• Gắn lại đúng vị trí lỗ bắt ốc.

• Kiểm tra dây cảm biến ghế (nếu có) vẫn kết nối bình thường.

---

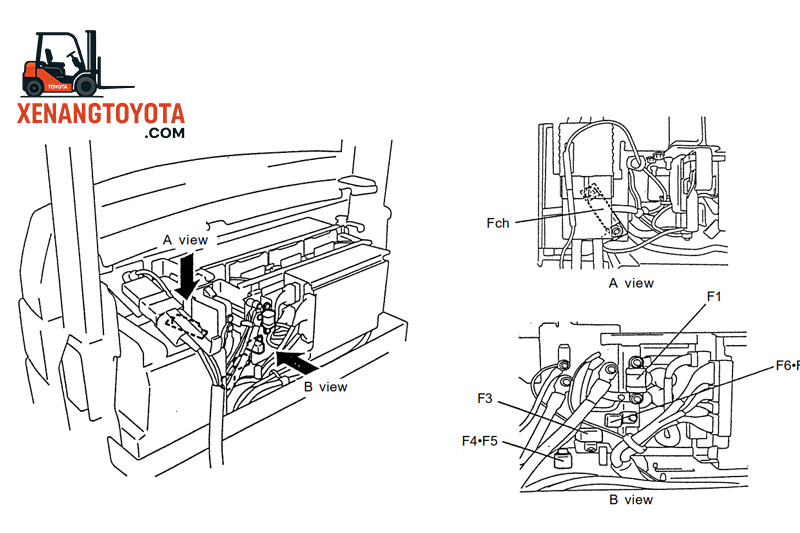

5. Hướng dẫn kiểm tra và thay cầu chì (Fuse) trên Toyota 7FB

5.1 Vị trí và vai trò cầu chì

• Cầu chì nằm trong cụm Seat Stand, gần bộ điều khiển chính.

• Chịu trách nhiệm bảo vệ các hệ thống: di chuyển (traveling), nâng hạ, đèn chiếu sáng, còi, bộ sạc…

5.2 Bảng thông số cầu chì tham khảo

⚠️ Trước khi thay cầu chì, cần ngắt toàn bộ nguồn và xả tụ điện theo quy trình an toàn.

---

6. Một số lưu ý khi tháo lắp khung xe Toyota 7FB

• Luôn ngắt nguồn điện và rút chìa khóa trước khi thao tác.

• Dùng thiết bị nâng hỗ trợ khi tháo các chi tiết nặng như đối trọng hoặc Seat Stand.

• Ghi chú vị trí cầu chì, đai ốc và các dây điện để tránh nhầm lẫn khi lắp lại.

• Kiểm tra độ siết bu-lông theo lực tiêu chuẩn trong tài liệu kỹ thuật.

---

7. Kết luận

Việc tháo lắp khung xe nâng Toyota 7FB Series đòi hỏi sự chính xác và am hiểu kỹ thuật để tránh gây hư hỏng hệ thống hoặc mất an toàn. Với hướng dẫn chi tiết trong bài viết này, các kỹ thuật viên có thể chủ động xử lý việc thay thế, kiểm tra, vệ sinh các bộ phận của khung xe một cách chuyên nghiệp và nhanh chóng.
