Trong bài viết này, chúng tôi xin chia sẻ quy trình chi tiết nhất về việc tháo lắp và kiểm tra cụm cột lái trên dòng xe nâng Toyota 7FB Series. Đây là một cụm cấu trúc quan trọng, đóng vai trò truyền lực và tín hiệu giữa tay lái và hệ thống lái, bảo đảm sự an toàn và độ chính xác khi vận hành. Bài viết được tổng hợp và dịch lại từ tài liệu của Xe nâng Toyota.

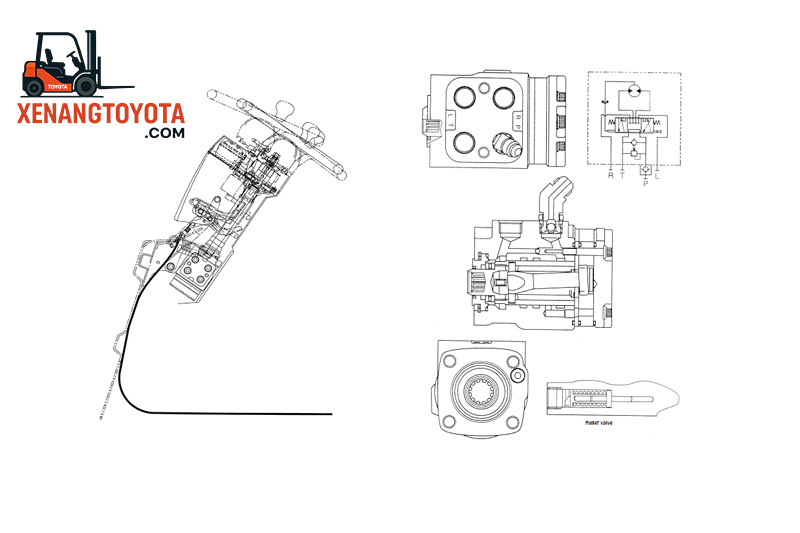

1. Giới thiệu cụm cột lái trên xe nâng Toyota 7FB Series
Cụm cột lái (Steering Column) trên xe nâng Toyota 7FB Series được thiết kế với độ chính xác cao, cho phép tay lái xoay mượt và đồng bộ với cảm biến góc lái, đèn xi nhan và hệ thống van điều khiển. Bộ phận này bao gồm:
- Vô lăng
- Trục lái (Steering Shaft)
- Ống bỏ (Bearing)
- Công tắc xi nhan, công tắc điều hướng
- Cảm biến góc lái
- Cụm mast jacket (vỏ ngoài cốt lái)
- Cụm tilt lock (khóa nghiêng)
- Các chi tiết hỗ trợ: lò xo, collar, pin, chân đế
2. Quy trình tháo lắp cụm cột lái
2.1. Tháo cột lái (Steering Column Removal)
Dụng cụ: SST 09650-50012
Bước 1: Tháo vô lăng (xem Point 1)
- Dùng SST để tháo rút vô lăng khỏi trục lái
- Đồng thời dánh dấu vị trí vối trục để dễ dàng lắp lại
Bước 2 đến 5: Tháo cổt lái và các linh kiện gắn liền
- Gỡ vỏ trên/dưới cốt lái
- Ngắt các jack tín hiệu đèn, công tắc, cảm biến
Bước 6 đến 12:
- Tháo lò xo hồi, collar, pin [Point 2]
- Ngắt tilt lock [Point 3] và dây van lái
- Tháo mast jacket (vỏ bao trên cốt lái)
Lưu ý: Bôi mỡ MP ở các vị trí chốt trượt, tiếp giáp để tránh kẹt hoặc mài mòn.
Đọc thêm:
Hướng dẫn tháo lắp cụm vô lăng và trục lái xe nâng Toyota 7FB Series
Hướng dẫn tháo lắp và bảo dưỡng trục sau xe nâng Toyota 7FB Series
2.2. Các điểm kiểm tra sau khi lắp
- Vị trí tay lái và góc nghiên hoạt động đúng
- Xi nhan tác động đúng khi xoay tay lái
- Các jack đạt khít, không lấy tín hiệu

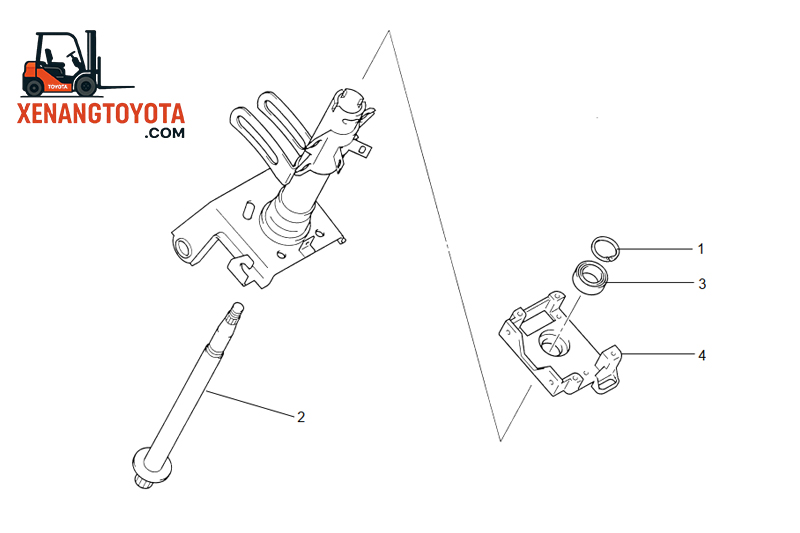

3. Tháo rời linh kiện trong cụm cột lái
3.1. Quy trình tháo rời (Disassembly)
- Tháo snap ring
- Rút steering shaft ra khỏi vỏ
- Tháo bạc đạn, đằng kiểm tra dấu mòn
- Tháo giá đỡ công tắc xi nhan (bracket)
3.2. Quy trình lắp lại (Reassembly)
- Làm ngược với quy trình tháo
- Cân đố vị trí then chỉ trên trục lái và collar sao cho xi nhan hoạt động đúng góc xoay
4. Kiểm tra và bảo trì toàn bộ cốt lái
Sau khi lắp lại, kỹ thuật viên cần:
- Kiểm tra lại các thao tác nghiêng tay lái (tilt lock), góc xoay
- Đảm bảo không có tiếng cọ đạp, khực
- Vô lăng không rung lắc, chống kẹt khi xoay
- Tất cả giá đỡ, chốt đạt đúng vị trí
Đọc thêm:
Tháo lắp và kiểm tra bộ truyền động xe nâng điện Toyota 7FB Series
Hướng dẫn tháo lắp trục trước xe nâng Toyota 7FB Series
Kết luận
Cụm cốt lái là bộ phận quan trọng đảm bảo độ an toàn và điều khiển chính xác trên xe nâng Toyota 7FB Series. Việc tháo lắp và kiểm tra đúng quy trình không chỉ giúc kéo dài tuổi thọ thiết bị mà còn đảm bảo tính ổn định trong mội ca làm việc. Chúng tôi khuyên cáo khách hàng bảo trì định kỳ hàng tháng, đặc biệt sau 1.000h hoạt động để kiểm tra và thay thế khi cần thiết.
