Trong hệ thống thủy lực của xe nâng Toyota 7FB Series, van an toàn khi hạ (Safety Down Valve) là một thành phần quan trọng giúp kiểm soát tốc độ hạ của xi lanh nâng, đảm bảo an toàn cho người vận hành và hàng hóa. Việc tháo lắp đúng quy trình không những giúp bảo trì hiệu quả mà còn tránh được các rủi ro không mong muốn trong quá trình vận hành. Bài viết dưới đây được tổng hợp và dịch tại từ tài liệu chính thức của Xe nâng Toyota.

1. Giới thiệu về van an toàn khi hạ (Safety Down Valve)

Van an toàn khi hạ được lắp trên hệ thống xi lanh nâng phía trước hoặc phía sau, tuỳ vào loại khung nâng (V, SV, FV hoặc FSV). Cấu tạo cơ bản bao gồm:

• Cụm thân van chính

• Cụm piston và lò xo hồi vị

• Đường dầu cấp và hồi

• Cổng kết nối với ống thủy lực

Chức năng chính của van là ngăn chặn tốc độ rơi tự do của dàn nâng khi hệ thống thủy lực bị mất áp suất đột ngột, đảm bảo hạ dần đều, không gây nguy hiểm.

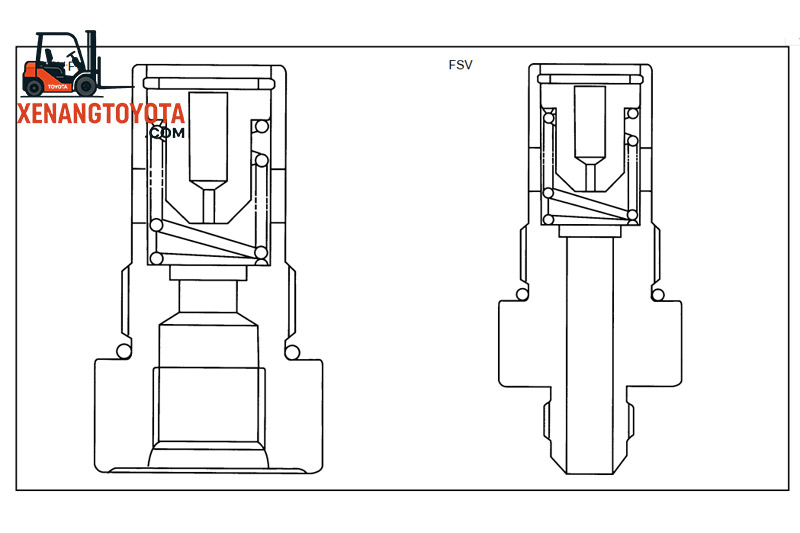

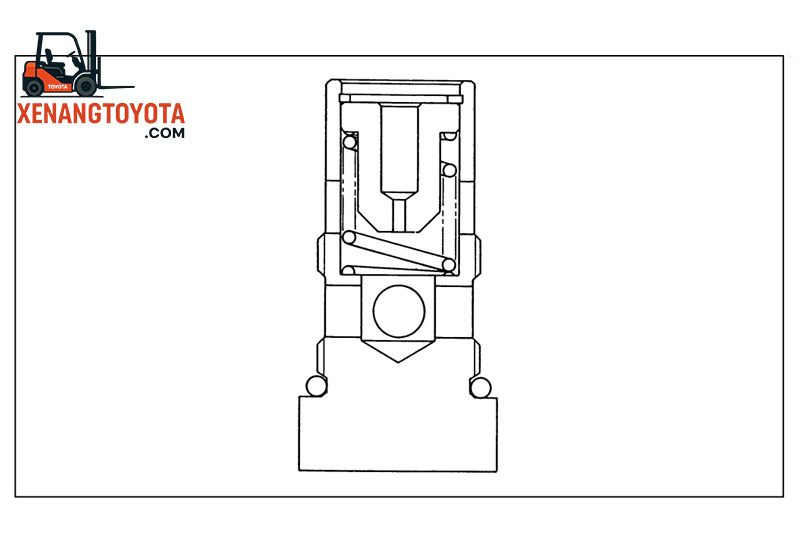

Hình ảnh minh họa cấu tạo van an toàn khi hạ:

2. Dụng cụ cần chuẩn bị

• Bộ dụng cụ cờ lê – tuýp cơ khí tiêu chuẩn

• Dụng cụ tháo ống thủy lực

• Bộ nâng đỡ dàn nâng (SST: 09610-22000-71)

• Găng tay, kính bảo hộ

• Dung dịch vệ sinh ống dầu

3. Quy trình tháo van an toàn khi hạ

3.1 Đối với xe nâng khung V

Hình minh họa và sơ đồ tháo lắp:

Các bước thực hiện:

1. Tháo bulong đầu thanh xi lanh nâng.

2. Dùng cẩu nâng đỡ phần dàn nâng giữa. ([Điểm 1])

3. Tháo vỏ che đầu ống dầu và cảm biến áp suất.

4. Tháo bulong phía dưới xi lanh nâng (bên trái).

5. Nới lỏng chân đỡ xi lanh bên trái.

6. Ngắt kết nối giữa hai xi lanh và tháo vỏ bảo vệ đường ống cảm biến áp suất.

7. Tháo đầu nối cảm biến áp suất.

8. Khi dàn nâng được nâng nhẹ, tháo bộ chia ba.

9. Tháo rời van an toàn khi hạ.

Đọc thêm:

Hướng dẫn tháo lắp tổng phanh xe nâng Toyota 7FB Series

Hướng dẫn tháo lắp khung xe nâng Toyota 7FB Series

Hệ thống xử lý vật liệu xe nâng Toyota 7FB Series

3.2 Đối với xe nâng khung SV–FV–FSV

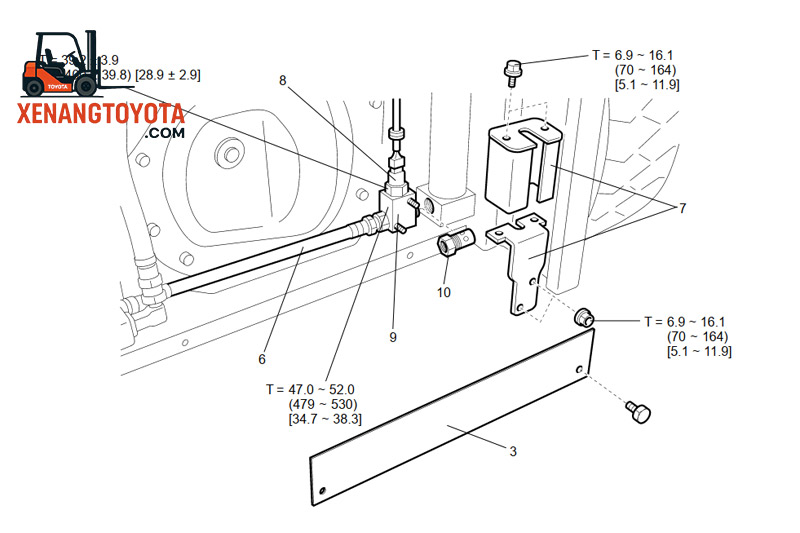

Hình minh họa và sơ đồ tháo lắp:

Các bước thực hiện:

1. Tháo bulong đầu xi lanh nâng.

2. Nâng phần dàn nâng giữa bằng thiết bị nâng chuyên dụng ([Điểm 1]).

3. Tháo nắp che phía trước.

4. Tháo bulong xi lanh (bên trái).

5. Nới lỏng chân đỡ xi lanh.

6. Tháo rời các đường ống thủy lực.

7. Tháo giắc kết nối cảm biến tải (nếu có SAS).

8. Tháo cảm biến tải.

9. Tháo bộ chia ba.

10. Tháo van an toàn khi hạ.

Chú ý: Nếu xe trang bị hệ thống SAS (System of Active Stability), cần tháo thêm cảm biến tải và giắc nối SAS theo hướng dẫn đặc biệt.

4. Cách lắp van an toàn sau khi bảo trì

Quy trình lắp lại hoàn toàn ngược thứ tự với quá trình tháo, cần đảm bảo:

• Xi lanh và ống dầu sạch sẽ

• Bulong siết đúng lực mô-men xoắn

• Dùng đúng SST để nâng dàn nâng vào vị trí chính xác

• Kiểm tra rò rỉ sau khi lắp hoàn tất

• Kiểm tra lại hoạt động của hệ thống SAS (nếu có)

---

5. Điểm lưu ý kỹ thuật khi thao tác

Kết luận

Việc tháo lắp van an toàn khi hạ trên xe nâng Toyota 7FB Series đòi hỏi sự chính xác, hiểu rõ cấu tạo và tuân thủ chặt chẽ các bước kỹ thuật. Điều này không chỉ giúp tăng tuổi thọ hệ thống thủy lực mà còn đảm bảo sự an toàn tuyệt đối trong quá trình vận hành xe nâng.
