Trong hệ thống thủy lực xe nâng điện Toyota 7FB Series, động cơ bơm (pump motor) là thành phần then chốt điều khiển các hoạt động nâng hạ và truyền động thủy lực. Việc tháo lắp động cơ bơm đúng kỹ thuật không chỉ giúp quá trình bảo trì – bảo dưỡng trở nên chính xác mà còn đảm bảo hiệu suất vận hành, an toàn cho người sử dụng và thiết bị. Bài viết dưới đây là hướng dẫn chi tiết từ kỹ thuật viên xe nâng Toyota chuyên nghiệp, áp dụng trực tiếp trên dòng xe nâng điện Toyota 7FB.

1. Chuẩn bị trước khi tháo động cơ bơm

1.1 Dụng cụ cần thiết

• Bộ dụng cụ chuyên dụng SST:

  • SST 00950-40011 (tháo ổ bi)

  • SST 09700-30200-71 (lắp ổ bi)

• Đồng hồ đo điện trở cách điện (megohmmeter)

• Dụng cụ tháo cảm biến và cảm biến nhiệt độ

• Mỡ bôi trơn MP grease và mỡ đặc biệt Toyota 08833-00080

• Găng tay cách điện, đồ bảo hộ

1.2 Quy trình tháo động cơ bơm khỏi xe

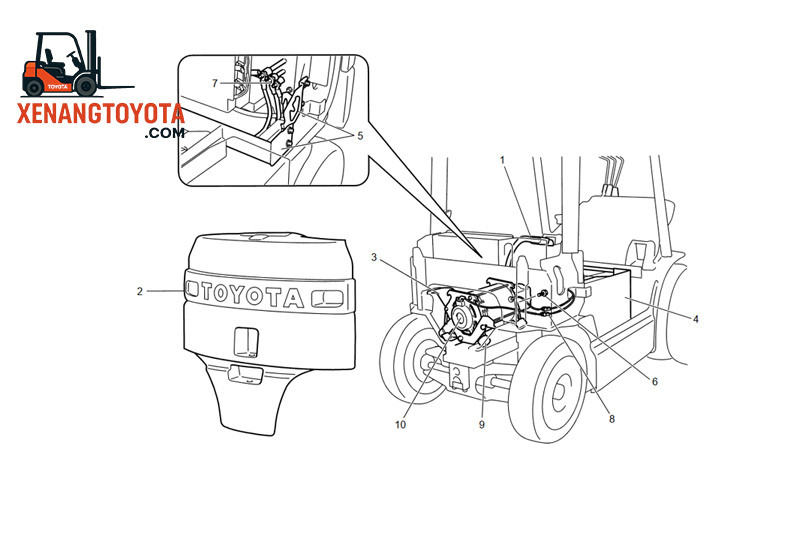

Dưới đây là quy trình tháo động cơ bơm xe nâng điện Toyota 7FB Series mà bạn đọc có thể tham khảo.

1. Ngắt phích cắm bình điện.

2. Tháo đối trọng (counterweight).

3. Tháo nắp ổ khóa.

4. Tháo cụm bình điện (battery ASSY).

5. Tháo sàn và bảo vệ bình.

6. Tháo bu-lông cố định bơm dầu.

7. Ngắt dây motor tại bộ điều khiển.

8. Tháo cảm biến quay và cảm biến nhiệt.

9. Tháo bu-lông đế motor bơm.

10. Lấy toàn bộ cụm motor bơm ra khỏi khung xe.

2. Quy trình tháo rời và kiểm tra động cơ bơm

Sau khi tháo rời động cơ bơm ra khỏi xe nâng điện, kĩ thuật viên có thể tiếp tục thực hiện các thao tác phức tạp hơn liên quan đến kiểm tra, sửa chữa, thay thế,… động cơ bơm. Dưới đây là quy trình tháo rời và kiểm tra được các chuyên gia tại xe nâng Toyota khuyến nghị.

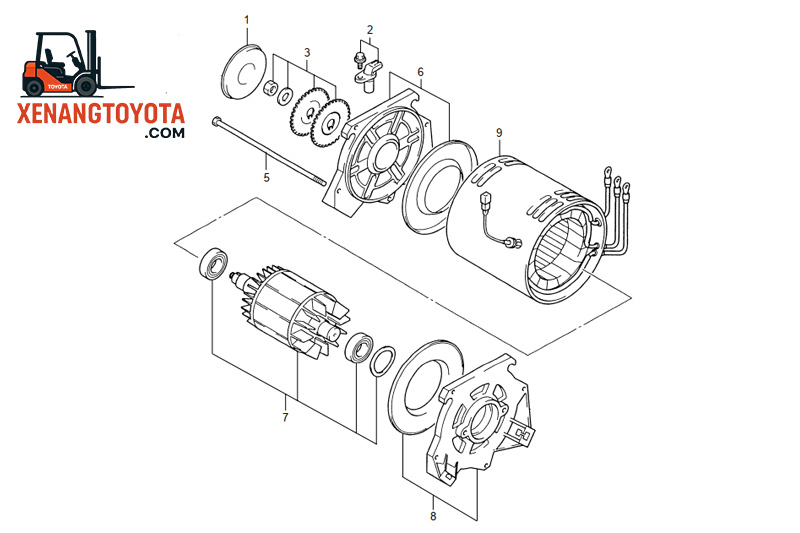

2.1 Tháo rời các bộ phận theo trình tự

1. Tháo nắp cảm biến – [Point 1]

2. Tháo cảm biến quay – [Point 2]

3. Tháo bánh răng pickup – [Point 3]

4. Đánh dấu vị trí lắp trên các chi tiết – [Point 4]

5. Tháo bu-lông xuyên trục

6. Tháo nắp đuôi motor

7. Tháo rotor – [Point 5]

8. Tháo giá đỡ khung

9. Tháo stator – [Point 6]

2.2 Các điểm kỹ thuật cần chú ý

Point 1 – Tháo nắp cảm biến

• Dùng khe móc trên mặt nắp để tháo ra dễ dàng và tránh làm hư gioăng.

Point 2 – Kiểm tra khe hở cảm biến – bánh răng

• Khe hở tiêu chuẩn: 0.2 – 1.2 mm

• Nếu vượt giới hạn → thay cảm biến hoặc bánh răng.

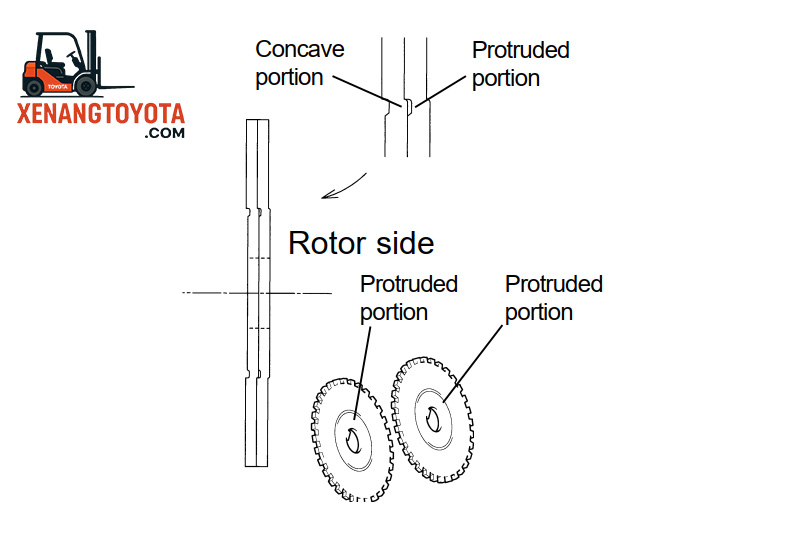

Point 3 – Gắn bánh răng pickup đúng hướng

• Phần lõm của bánh răng phải quay ra ngoài (hướng về rotor).

• Bánh răng trong và ngoài phải đồng bộ vị trí.

• Tra mỡ Toyota 08833-00080 trước khi siết ốc cố định.

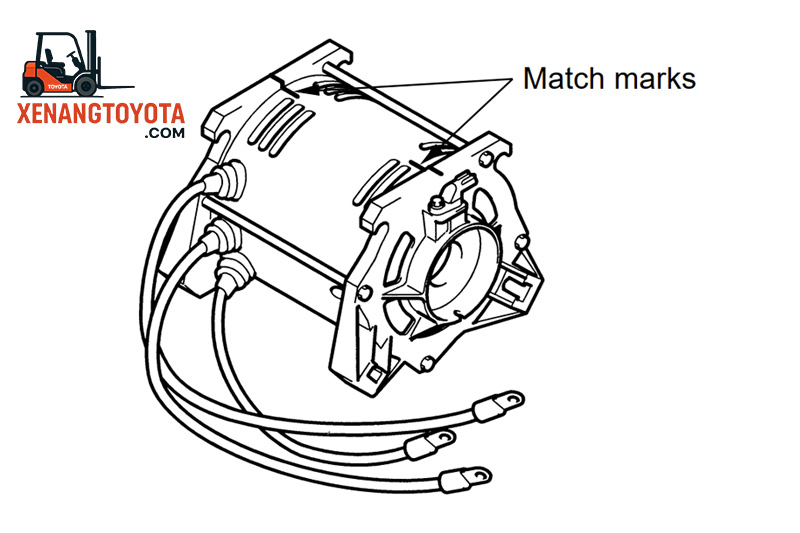

Point 4 – Đánh dấu lắp ráp

• Đánh dấu tại 3 điểm: giá đỡ sau, giá khung và stator.

• Khi lắp lại phải khớp đúng vị trí dấu.

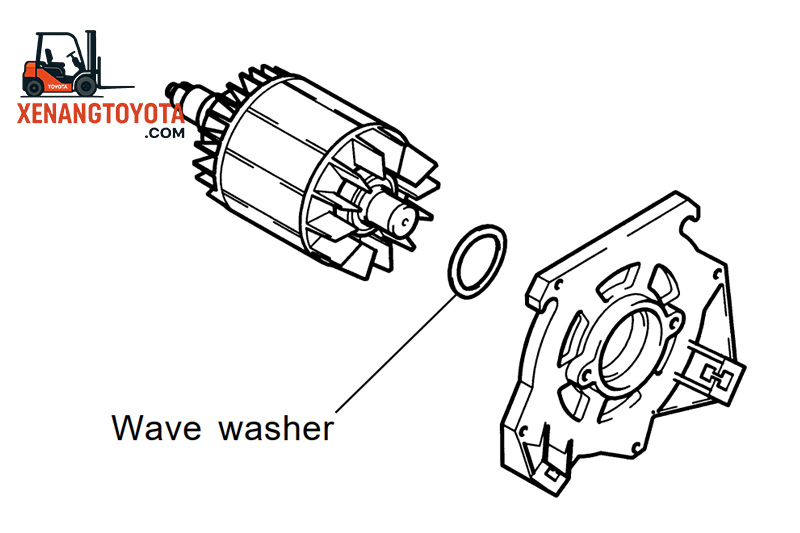

Point 5 – Lắp rotor

• Dùng một lượng nhỏ mỡ MP grease để giữ wave washer tại vị trí.

• Tránh rơi vòng đệm và không làm trầy xước rotor.

Point 6 – Kiểm tra cách điện và các thông số điện

Kiểm tra ổ bi rotor

• Nếu phát hiện tiếng ồn lạ hoặc độ rơ → thay ổ bi bằng dụng cụ SST chuyên dụng.

---

3. Hướng dẫn lắp lại động cơ bơm đúng kỹ thuật

3.1 Trình tự lắp ráp

• Gắn lại stator, khung, rotor và các nắp theo thứ tự ngược với quá trình tháo.

• Khớp đúng các match marks đã đánh dấu trước đó.

• Tra mỡ đầy đủ vào các khớp trượt và ổ bi.

• Gắn bánh răng pickup đúng hướng và vị trí đồng bộ.

• Căn chỉnh khe hở cảm biến đúng 0.2 – 1.2 mm.

3.2 Kiểm tra sau lắp ráp

• Đo lại điện trở cách điện và điện trở cảm biến nhiệt.

• Kiểm tra độ trơn và tiếng ồn của rotor khi quay bằng tay.

• Siết bu-lông đúng lực tiêu chuẩn để tránh biến dạng vỏ.

Đọc thêm:

Hướng dẫn tháo lắp động cơ bơm xe nâng điện Toyota 7FB Series

Hướng dẫn chi tiết tháo lắp motor lái xe nâng Toyota 7FB

Hướng dẫn kiểm tra màn hình hiển thị trên xe nâng Toyota 7FB

---

4. Lưu ý kỹ thuật khi tháo lắp động cơ bơm Toyota 7FB

---

Kết luận

Động cơ bơm trên xe nâng điện Toyota 7FB là thành phần vận hành quan trọng bậc nhất trong hệ thống nâng hạ. Việc tháo lắp đúng kỹ thuật không chỉ giúp kéo dài tuổi thọ thiết bị mà còn đảm bảo an toàn tuyệt đối cho người vận hành. Hướng dẫn chi tiết trên là tài liệu thực tế dành cho kỹ thuật viên hoặc doanh nghiệp đang vận hành xe Toyota 7FB.
