Xích nâng (lift chain) là bộ phận truyền động quan trọng trong cụm cột nâng của xe nâng Toyota 7FB Series, đảm bảo quá trình nâng – hạ càng và hàng hóa diễn ra ổn định và đồng đều. Việc kiểm tra độ giãn, căn chỉnh đúng lực căng và lắp đặt đúng chiều là điều kiện tiên quyết để duy trì độ an toàn và hiệu suất làm việc của xe. Bài viết này sẽ hướng dẫn bạn toàn bộ quy trình kiểm tra, hiệu chỉnh và lắp đặt xích nâng Toyota 7FB Series theo tiêu chuẩn kỹ thuật gốc của xe nâng Toyota.
1. Vai trò và cấu tạo của xích nâng Toyota 7FB Series
Xích nâng có nhiệm vụ:
-
Truyền lực từ xi lanh nâng sang giá nâng (lift bracket)
-
Đảm bảo càng nâng di chuyển mượt mà, đồng đều hai bên
-
Hạn chế rung lắc, lệch tâm trong quá trình nâng hàng
Xích được cấu thành từ các mắt xích liên kết bằng chốt và vòng trong, có độ chịu lực cao, chống mài mòn. Tùy theo dòng xe và tải trọng, xích sử dụng sẽ có bước răng (pitch) và mã khác nhau.
Đọc thêm:
Hướng dẫn tháo lắp bơm trợ lực lái xe nâng Toyota 7FB Series
Hướng dẫn tháo lắp và sửa chữa phanh trước xe nâng Toyota 7FB Series
Hướng dẫn tháo lắp tổng phanh xe nâng Toyota 7FB Series
2. Tiêu chuẩn kỹ thuật và thông số xích nâng
| Dòng xe | Bước xích chuẩn (Pitch mm) | Mã xích | Loại xích |
|---|---|---|---|
| 1.0 – 1.8 tấn (trừ 40-7FB15) | 15.88 (0.625 in) | BL534 | 60 mắt |
| 2.0 tấn (40-7FB15) | 19.05 (0.750 in) | BL634 | 60 mắt |
| 3.0 tấn | 25.4 (1.0 in) | BL823 | 80 mắt |
| 3.5 tấn | 25.4 (1.0 in) | BL834 | 80 mắt |
⚠️ Lưu ý: Kiểm tra toàn bộ chiều dài xích, vì độ giãn có thể không đồng đều tại từng vị trí.

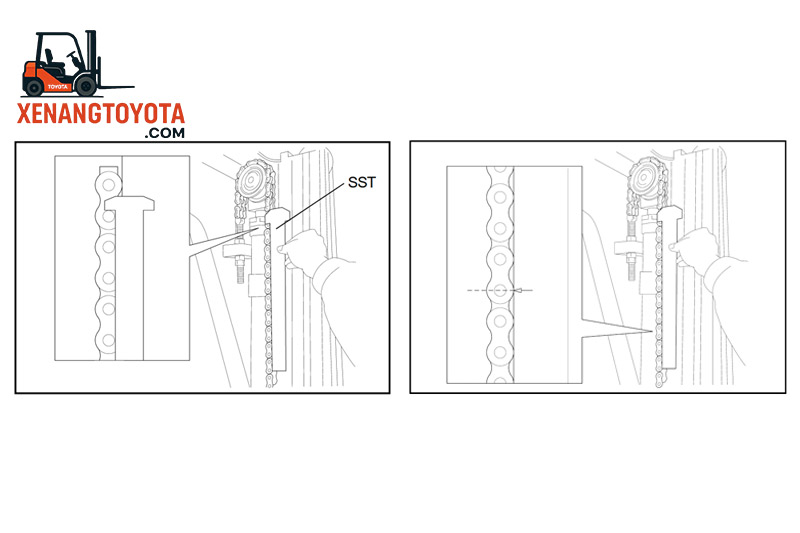

3. Hướng dẫn kiểm tra độ giãn xích nâng
3.1 Dụng cụ cần thiết
-
Dụng cụ đo chuyên dụng: SST 09831-22000-71
-
Thước cặp/đồng hồ so
3.2 Quy trình kiểm tra
-
Không cần tháo xích ra khỏi xe
-
Đặt dụng cụ đo lên 10 mắt liên tiếp
-
Đo chiều dài tổng của đoạn 10 mắt
-
So sánh với tiêu chuẩn pitch (nếu vượt chuẩn → xích đã giãn)
Giới hạn giãn: Khi đầu pin nằm tại vạch chỉ giới hạn trên thước đo chuyên dụng là lúc cần thay xích.
4. Hướng dẫn lắp xích nâng đúng chiều
Tùy theo loại cột nâng (V, FV, FSV) và vị trí lắp (inner mast hay lift bracket), chiều lắp của mắt xích và chốt chặn sẽ khác nhau.
| Loại mast | Hướng lắp đúng |
|---|---|
| V / SV | Cạnh hở vòng cotter hướng về tâm xe |
| FV / FSV (bracket) | Cotter hướng ra ngoài xe |
| FSV (inner mast) | Cotter hướng ra ngoài xe |
🛠️ Mẹo: Quan sát sơ đồ lắp chuẩn từ tài liệu để tránh lắp ngược chiều gây nguy cơ tuột chốt.
Đọc thêm:
Hướng dẫn tháo lắp khung xe nâng Toyota 7FB Series
Hệ thống xử lý vật liệu xe nâng Toyota 7FB Series
Cột nâng chữ V xe nâng Toyota 7FB Series
5. Hướng dẫn siết chặt và căn chỉnh xích nâng
5.1 Momen siết bu lông (Chain adjuster tightening torque)
-
Nuts số ① & ②: T = 49.0 – 78.0 Nm (500 – 800 kgf·cm)
-
Nut số ③: dùng để điều chỉnh độ cao càng
5.2 Điều chỉnh độ căng xích
-
Đặt xe ở mặt phẳng, dựng đứng cột
-
Hạ càng xuống chạm đất
-
Siết/nhả đai ốc điều chỉnh để loại bỏ độ võng
-
Đảm bảo hai bên xích căng đều
-
Kiểm tra không còn xích bị chùng hoặc lệch tâm
-
Kiểm tra độ cao càng đạt chuẩn
-
Khi nâng càng lên cao, kiểm tra stopper của lift bracket không chạm cột
6. Hướng dẫn tháo – lắp càng nâng để kiểm tra xích
6.1 Tháo càng nâng
-
Nâng càng lên khoảng 20 cm
-
Đặt vật chèn gỗ bên dưới
-
Tháo chốt hãm và trượt càng ra ngoài
6.2 Lắp lại càng
-
Đảm bảo gắn đúng lỗ chốt hãm
-
Kiểm tra lệch tâm giữa hai càng: giới hạn lệch ≤ 10 mm
-
Nếu vượt giới hạn → kiểm tra xích, chốt càng, mòn ray giá nâng
7. Kết luận
Xích nâng xe nâng Toyota 7FB Series cần được kiểm tra định kỳ và điều chỉnh đúng kỹ thuật để đảm bảo hệ thống nâng hạ hoạt động trơn tru, an toàn. Việc giãn xích, lắp lệch hoặc siết sai lực có thể gây ra lỗi nghiêng càng, rung lắc khi nâng hàng hoặc thậm chí tai nạn nghiêm trọng.
